合成树脂瓦安装方法图文详解（施工技术交底）

文章出处：责任编辑：坤宝合成树脂瓦人气：发表时间：2018-08-24 10:27

合成树脂瓦施工技术交底（合成树脂瓦安装方法图文详解）

工程名称			施工单位
交底部位	坡屋面		工序名称		坡屋面挂瓦
交底提要：坡屋面挂瓦的施工准备，施工方法，质量要求。

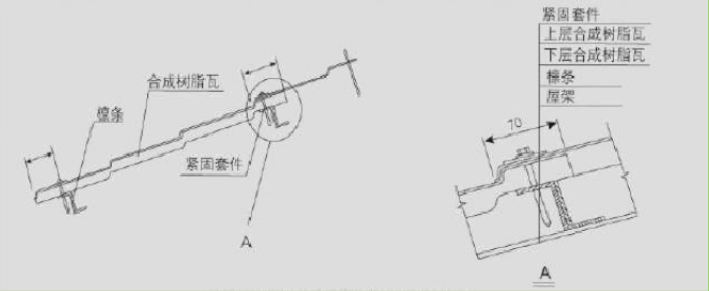

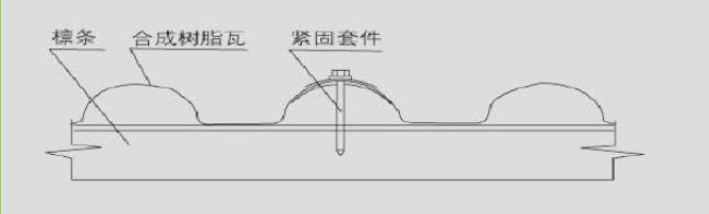

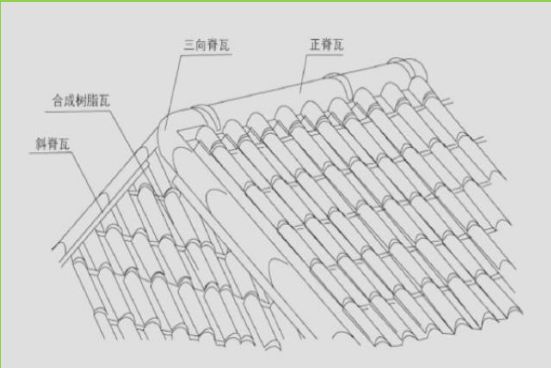

交底内容：坡屋面挂瓦一、施工准备 1.1材料准备本工程采用的所有材料有产品合格证书和材料检测报告，材料的品种规格、性能等须符合国家现行规范和设计的要求。 1.2机具准备及配件工具：工程线、手提电钻、电钻头套筒、手提切割机、卷尺、钢尺、扳手、手提磨光机。配件：防水圈、?；さ?、自攻钉、自攻木螺丝、防水帽。辅料：树脂胶、树脂粉（施工中出现钻孔钻错现象将两种材料拌合后添补）。二、施工方法 2.1施工流程屋面放线→安装檩条（顺水条、挂瓦条）→安装坡屋面主瓦→安装脊瓦→安装三通脊瓦→安装斜脊封头→处理屋面凸出物、接缝处→封檐 2.2放线安装前应根据现场屋面情况进行放线，这样有助于安装树脂瓦时达到横平竖直，保证安装质量达到规范要求。 2.3安装檩条（檩条的搭建方法详见：怎么安装树脂瓦的龙骨？树脂瓦骨架用什么材料好？）钢顺水条-25X5，中距600，固定用Ф3.5长水泥钉@600 挂瓦条：*上面挂瓦条位置距屋脊线180mm，便于安装正脊瓦；下面挂瓦条位置距屋檐口50-70mm。顺水条与挂瓦条均应做防锈处理。 2.4安装坡屋面主瓦 2.4.1树脂瓦安装应从一侧开始，张要保证底边下端和屋檐线对齐，侧面和纵向垂直线对齐位置后，在下端檩条瓦的波峰处固定，然后由上而下与檩条固定。 2.4.2安装第二块瓦时应与张瓦搭接紧凑，缝隙间咬合严密，底边与屋檐线对齐，搭接一瓦波，约100mm，用手钻钻孔，孔径8mm，位置在瓦的突出部位，在一个檩条上需要3-4个近古典。照此方法依次安装，及时检查水平、垂直情况和搭接是否紧凑，确定后可依次铺设至该坡完成。 2.4.3主坡两层应同时安装，树脂瓦波浪应对齐。 2.4.4树脂瓦多张相接，层铺完后自下而上逐层铺设，其余各层重叠70mm，重叠位置应在树脂瓦台阶处。纵向搭接示意图横向搭接示意图 2.4.5四坡或多坡屋面中非梯形，非矩形屋面，张瓦应从中间开始安装后分别向两侧安装。 2.4.6各坡屋面树脂瓦，侧边、端面、斜角等多余部门应弹线切除。 2.4.7屋面瓦铺设遇屋面有检修孔、烟道、排气孔等设施，瓦切除部分需弹线。 2.5安装脊瓦 2.5.1正脊瓦两侧有承接口，两张搭接时，上脊瓦的大头扣住下脊瓦的小头。 2.5.2安装正脊瓦要从一侧开始，张应截去大头部分，正脊瓦的两翼应紧贴主坡瓦，脊瓦瓦波与主坡瓦吻合。用专用紧固套件在脊瓦瓦波突起部分与主瓦片及檩条固定。固定点2-3个，铺设方向与主瓦铺设一致，后一张多余部分应切除。 2.5.3斜脊瓦两侧有承接口，两张搭接时，上脊瓦的大头扣住下脊瓦的小头。 2.5.4斜脊瓦中心线和斜檐对齐，在瓦片瓦波的突起部分使用专用紧固套件将斜脊瓦与瓦片连接固定，固定点3个，铺设方向由下而上。 2.5.5后一张斜脊瓦的多余部分切掉。 2.5.7斜脊封头安装在斜脊瓦下端，伸出100mm-200mm。 2.5.8斜脊瓦封头用专用铆钉与斜脊瓦固定，固定点2个。 2.6安装三通脊瓦 2.6.1三通脊瓦安装在三个相交屋面的交汇处，用于连接相交的三个脊瓦。 2.6.2三通脊瓦在其它脊瓦上使用紧固套件与他们固定，固定4-6个点。三通脊瓦铺设示意图 2.7处理屋面凸出物凸出屋面的烟道、排气道等处必须有排水处理。泛水是提高屋面易漏部分的防风雨性能的一种特殊构造，引导水从接缝处流过而不进入接缝处。凸出物与屋面结合部均采用聚合物砂浆，自节点处上返250mm、厚度20mm，与构造物外壁抹实。待砂浆全部干燥后，覆涂两边与主瓦同色漆。 2.8封檐封檐应与主瓦下一节同时安装，在主瓦末端用紧固套件固定在檩条上。施工注意事项 3.1屋面瓦铺设完毕后，及时彻底清理屋面上的各种材料及垃圾。重点清理污染瓦面的污物。所有节点构造处均应覆涂两遍与主瓦同色专用漆。清理时如发现有损坏的瓦片和其他施工质量问题及时修复。 3.2施工中严禁长时间污染瓦面，应随铺随清理干净。 3.3吊装、搬运瓦片时应轻拿轻放，码放时要整齐。 3.4施工中应穿胶底鞋，避免重力踩踏瓦面。 3.5瓦片吊装到屋面上，应按施工要求分别堆放，不可将瓦片集中过量的堆放在同一部位，以免造成屋顶超载。四、质量保证措施 4.1檩条要求平整，不得变形，相互平行、间距均匀。 4.2焊接部位必须刷防锈漆且焊点符合规范要求。 4.3瓦横向搭接必须搭接一个完整波，纵向搭接长度大于300mm。 4.4局部缝隙可用中性玻璃胶封堵，防止漏水。五、安全文明** 4.1进入施工现场，必须正确佩戴安全帽，各施工人员佩戴的安全帽必须符合安全要求。严禁酒后作业。 4.2带电机具的维修应先断电后维修；施工用电由专业电工操作，严禁私拉电线，所有电线间应有绝缘材料隔离。 4.3现场用电机具必须安装触电?；て?，并做到一机一台。 4.4屋面四周没有女儿墙时，外脚架应高出屋面搭设，并设置防护栏杆。在提升架上料口处要设围栏和安全网。 4.5操作人员要正确使用个人防护用品，进入工地必须戴安全帽，高空作业要系好安全带、穿防滑胶鞋。 4.6雨、雾、雪天及恶劣天气严禁屋面瓦施工作业。
项目（专业）技术负责人		交底人		接受交底人
